集成电路芯片设计 从超大规模集成电路到系统实现

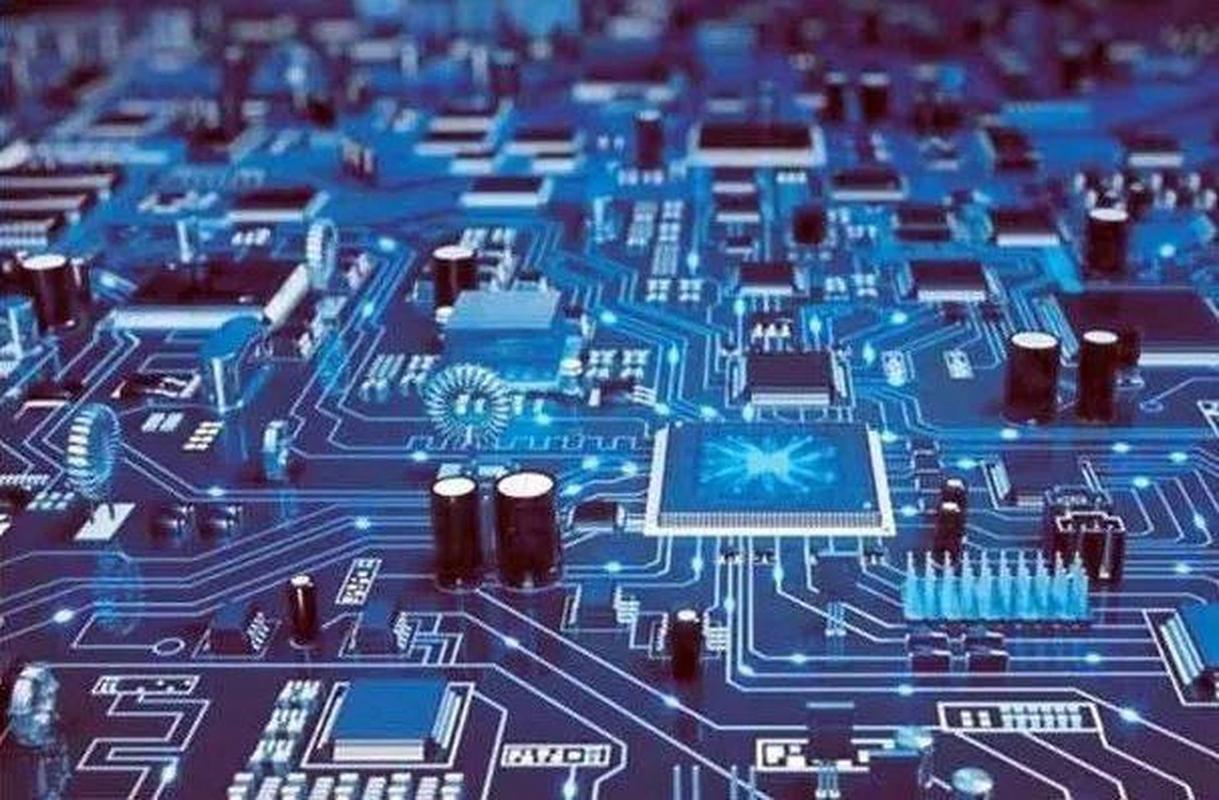

集成电路芯片设计是现代电子工业的核心环节，它利用一系列电子设计自动化（EDA）工具和方法，来完成超大规模集成电路（VLSI）的功能设计、综合、布局、验证等关键步骤。这一过程将抽象的系统需求逐步转化为可制造的物理版图，最终在硅片上实现复杂的电子系统。

功能设计是芯片设计的起点。设计者使用硬件描述语言（如Verilog或VHDL）对芯片的逻辑功能进行建模和描述，形成寄存器传输级（RTL）代码。这一阶段关注的是“芯片做什么”，而不涉及具体的物理实现细节。

接下来是综合环节。综合工具将RTL代码自动转换为门级网表，即由基本逻辑门（与门、或门、非门等）和触发器组成的电路结构。综合过程需要考虑时序、面积和功耗等约束，确保设计在性能上满足预期目标。

综合完成后，进入布局与布线阶段，统称为物理设计。布局决定了每个标准单元或宏模块在芯片版图上的具体位置，布线则根据网表连接这些单元，形成完整的互连网络。这一阶段必须处理复杂的几何约束和电气规则，以保证信号完整性、电源分布和时钟同步。

验证贯穿整个设计流程。功能验证通过仿真检查RTL代码是否实现了预期逻辑；形式验证则用数学方法证明综合后的网表与原始设计功能等价；物理验证包括设计规则检查（DRC）和版图与原理图一致性检查（LVS），确保版图符合制造工艺要求。时序验证、功耗验证和信号完整性分析也是不可或缺的环节。

超大规模集成电路芯片设计是一个多阶段、迭代优化的复杂工程。完成从功能设计、综合、布局到验证的全流程后，设计数据被送往晶圆厂进行流片制造，最终成为驱动计算机、通信、消费电子等领域的核心芯片。
